Partenariat avec GE Healthcare

Le carter des générateurs à rayons X utilisés dans les scanners médicaux est soumis à une forte pression hydrostatique durant son utilisation. Afin de pouvoir comparer les résultats EF avec des données expérimentales, un banc d’essai a été spécialement conçu au LEME pour pouvoir solliciter ce carter avec des efforts quasi-statiques représentatifs des efforts hydrostatiques supportés durant le fonctionnement réel des scanners. Un grand nombre de jauges ont été collées sur le carter afin d’obtenir l’état de déformation du carter durant les essais. Plusieurs capteurs LVDT ont de plus été utilisés pour obtenir directement le déplacement à certains points.

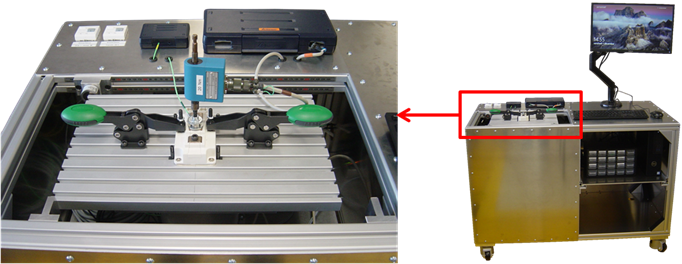

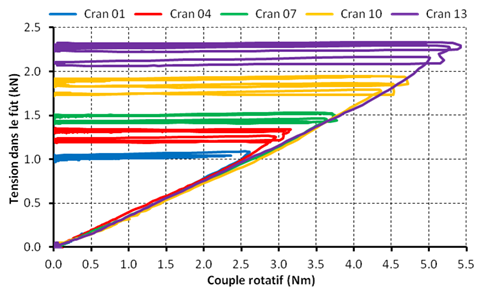

Afin de pouvoir obtenir la relation exacte « tension sous tête de vis en fonction du couple de serrage appliqué » pour des vis de petits diamètres (M2,5 à M6), un banc de mesure a été spécialement développé au LEME. La conception de ce banc a nécessité d’interconnecter des capteurs et des conditionneurs provenant de plusieurs fournisseurs. La mesure du couple pouvait être réalisée de deux manières (capteur de couple rotatif placé directement entre la visseuse et l’embout de vissage, et par mesure de l’effort de réaction trouvé sur le plateau de travail), tandis que la tension sous tête de vis était obtenue par cellule de charge piézoélectrique. Le graphique donné en exemple montre qu’un même assemblage vissé à plusieurs couples de serrage conduit à avoir des tensions sous tête de vis assez différentes, mais que les pentes des courbes en cours de serrage restent les mêmes. De plus, on peut constater une légère relaxation de cet effort juste après la fin du serrage.
